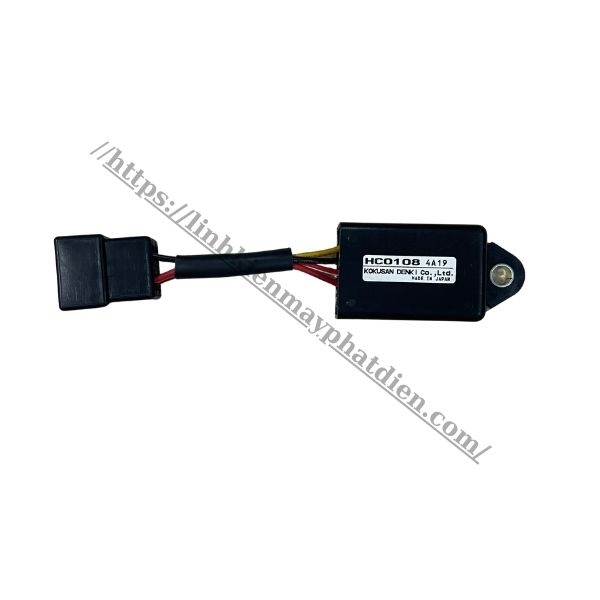

Nguyên lý hoạt động:

- Tạo thời gian trễ 1s kích cuộn hút solenoid rồi ngắt điện, giúp cho cuộn dây trong solenoid không bị ngâm quá lâu dẫn đến cháy cuộn dây.

- Khi có nguồn điện cấp vào timer relay, nó sẽ kích nguồn điện đầu ra trong khoảng thời gian ngắn (1 giây) rồi ngắt nguồn điện

- Điện áp hoạt động: 12-24V DC

Kết nối dây:

- dây đen: âm (mát sườn)

- dây đỏ: +12/24V (dây lửa sau ổ khoá)

- dây vàng và dây đỏ sọc trắng: nguồn điện đầu ra (cấp vào cuộn dây rơle)
